Фрезеровка труб и профилей

Фрезеровка труб и профилей

Фрезеровка труб и профилей — это высокоточный процесс обработки, который позволяет создавать сложные конструкции и детали с точными геометрическими параметрами. Независимо от того, идет ли речь о стальных, алюминиевых или пластиковых трубах, фрезеровка обеспечивает идеальную подготовку к последующей сборке и сварке, а также создание функциональных и декоративных элементов. В современных производственных процессах именно ЧПУ-станки позволяют добиваться высокой точности и повторяемости, что особенно важно при изготовлении серийных изделий и конструкций с нестандартными размерами.

Содержание

Значение фрезеровки труб и профилей

Фрезеровка труб и профилей — это основа для создания точных и надежных конструкций в строительстве, машиностроении, автомобилестроении и промышленном производстве. Она позволяет обрабатывать как круглые, так и прямоугольные, овальные и сложные профильные трубы, обеспечивая точные срезы, пазы, отверстия и фаски. Благодаря фрезеровке повышается качество соединений, уменьшается вероятность деформации материала и обеспечивается точное соответствие проектным размерам. В отличие от ручной обработки, ЧПУ-фрезеровка позволяет добиваться высокой повторяемости и стабильности качества, что критично для серийного производства и создания сложных конструктивных элементов.

Особенно важно, что фрезеровка труб и профилей дает возможность создавать уникальные изделия по индивидуальным чертежам. Например, для каркасов мебели, элементов инженерных систем, аэродинамических конструкций или нестандартных металлических изделий можно выполнять сквозные и частичные вырезы, формировать фаски и обрабатывать торцы. Высокоточная обработка значительно сокращает время сборки и минимизирует количество последующих корректировок, что положительно сказывается на общей производительности и экономии материалов.

Инструменты и материалы для обработки

Для качественной фрезеровки труб и профилей используются специальные фрезы и приспособления. Наиболее эффективными являются:

  • Твердосплавные и монолитные фрезы для черновой и чистовой обработки;
  • Фрезы с покрытием TiAlN, TiCN или AlTiN для увеличения срока службы;
  • Станки с ЧПУ, позволяющие программировать сложные траектории движения;
  • Приспособления для надежной фиксации труб и профилей на столе станка;
  • Системы охлаждения и смазки для предотвращения перегрева и увеличения точности реза.

При выборе инструмента важно учитывать материал трубы или профиля: сталь и нержавейка требуют более прочных фрез, алюминий и мягкие сплавы допускают использование менее жесткого инструмента. Для пластиковых труб и профилей предпочтительны высокоскоростные фрезы с острыми режущими кромками, чтобы исключить заусенцы и деформацию поверхности. Правильный подбор инструментов и режимов обработки обеспечивает долговечность оборудования и высокое качество готового изделия.

Процесс фрезеровки и ключевые особенности

Процесс фрезеровки труб и профилей начинается с подготовки чертежа и программирования траектории станка ЧПУ. Заготовка фиксируется на рабочем столе с помощью специальных тисков или зажимных приспособлений, чтобы исключить вибрацию и смещение. Черновой проход выполняется с постепенным снятием материала, после чего проводится чистовая обработка для придания точной формы и гладкой поверхности. Ключевыми параметрами являются скорость подачи, частота вращения шпинделя и глубина реза, которые подбираются в зависимости от материала и толщины заготовки.

Использование охлаждения и смазки позволяет снизить трение, предотвратить перегрев и уменьшить налипание материала на фрезу. После обработки детали очищаются от стружки и проверяются на соответствие чертежу. При необходимости выполняется шлифовка или полировка для улучшения качества поверхности. Для серийного производства важно фиксировать оптимальные параметры обработки, чтобы каждая заготовка соответствовала стандартам качества и точно повторяла форму предыдущей.

Фрезеровка труб и профилей на ЧПУ

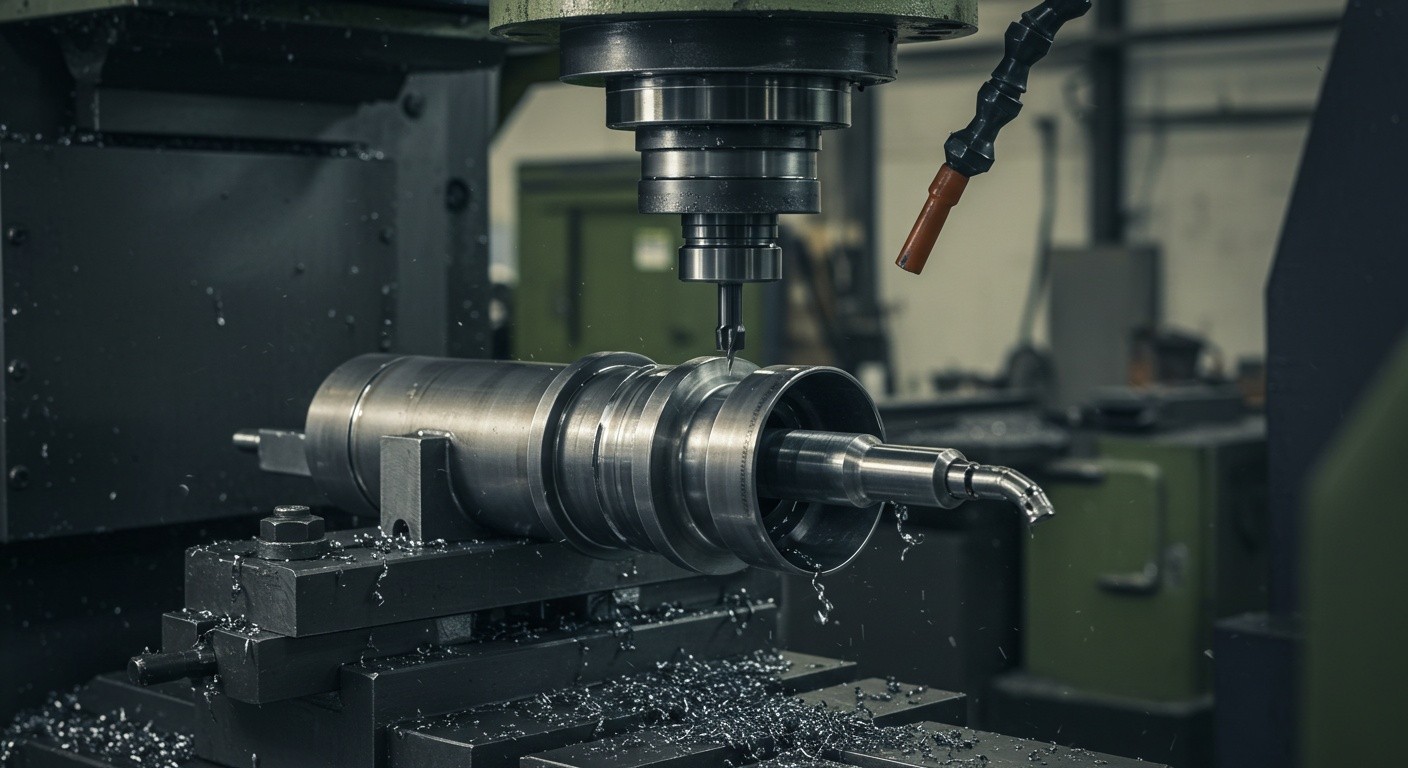

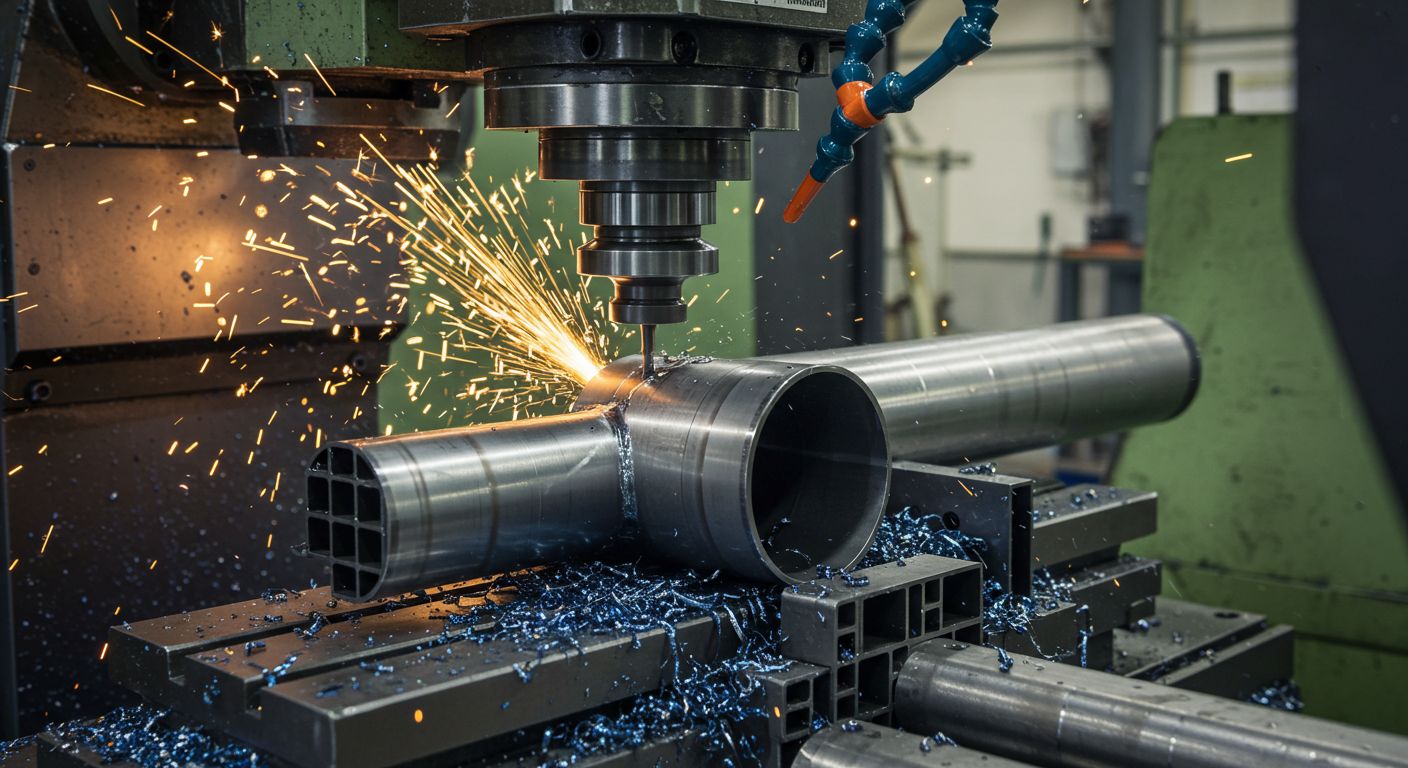

Рис. 1. Фрезеровка труб и профилей на ЧПУ-станке

Советы по качеству и безопасности

  • Используйте только острые твердосплавные фрезы и своевременно меняйте изношенные;
  • Надежно фиксируйте трубы и профили для предотвращения смещений;
  • Контролируйте скорость подачи и вращение шпинделя для предотвращения перегрева;
  • Применяйте охлаждение и смазку для увеличения срока службы инструмента;
  • Используйте защитные очки, перчатки и респиратор при работе с металлическими или пластиковыми трубами;
  • Поддерживайте чистоту рабочего места и своевременно удаляйте стружку и опилки.

Часто задаваемые вопросы

Вопрос 1: Какие материалы можно обрабатывать на фрезерном станке?

Фрезеровка возможна для стальных, алюминиевых, пластиковых труб и профильных заготовок.

Вопрос 2: Можно ли обрабатывать круглые и профильные трубы одним инструментом?

Да, при условии правильного выбора фрезы и настроек станка ЧПУ для каждого типа материала.

Вопрос 3: Как избежать деформации тонкостенных труб?

Использовать надежную фиксацию и постепенную многопроходную обработку с контролем скорости подачи.

Вопрос 4: Нужно ли использовать охлаждение при обработке пластика?

Да, чтобы предотвратить плавление и деформацию материала из-за трения.

Вопрос 5: Какие операции можно выполнять на трубах и профилях?

Фрезеровка позволяет делать отверстия, пазы, фаски, торцевую обработку и сложные контуры для сборки и монтажа.
