Фрезеровка с охлаждением — это современный метод обработки материалов, который позволяет значительно повысить точность резки, продлить срок службы инструмента и улучшить качество поверхности детали. Особое значение этот метод имеет при работе с металлами, твердыми сплавами и композитными материалами, где перегрев может привести к деформации, образованию трещин или преждевременному износу фрезы. Использование охлаждающих жидкостей или воздушных потоков обеспечивает эффективное удаление тепла и стружки, что особенно важно при интенсивных и точных операциях фрезеровки.

Содержание

Что такое фрезеровка с охлаждением

Фрезеровка с охлаждением предполагает использование жидкостей или воздуха для регулирования температуры инструмента и обрабатываемой детали. Без охлаждения интенсивная обработка приводит к локальному перегреву, что может ухудшить точность реза и повредить структуру материала. Особенно актуален этот метод при обработке металлов высокой твердости, алюминиевых и медных сплавов, а также при фрезеровке композитных материалов, где перегрев может вызвать расслоение или деформацию.

Охлаждение помогает также эффективнее удалять стружку, предотвращая её застревание между фрезой и поверхностью детали. Это не только повышает качество поверхности, но и уменьшает риск сколов и неровностей, которые часто возникают при сухой обработке. Современные системы охлаждения позволяют настроить подачу жидкости или воздуха, обеспечивая оптимальные условия для конкретного материала и типа фрезеровки.

Инструменты и системы охлаждения

Для фрезеровки с охлаждением используют специальные фрезы с каналами для подачи жидкости, а также стандартные концевые и спиральные фрезы при подключении внешней системы охлаждения. Системы охлаждения делятся на несколько видов:

  • Мокрое охлаждение — подача СОЖ (смазочно-охлаждающей жидкости) через форсунки или внутренние каналы фрез;
  • Воздушное охлаждение — обдув сжатым воздухом для уменьшения нагрева при высоких скоростях резки;
  • Комбинированное — сочетание воздуха и жидкости для максимальной эффективности.

Выбор системы зависит от материала заготовки, типа фрезы и интенсивности обработки. Для мягких металлов и пластика достаточно воздушного охлаждения, а для твердых сплавов и стали — предпочтительнее мокрая подача жидкости. Важно правильно настроить подачу и давление охлаждающей среды, чтобы избежать скопления жидкости на поверхности и поддерживать постоянную температуру фрезы.

Процесс фрезеровки с охлаждением

Фрезеровка с охлаждением начинается с подготовки заготовки и закрепления её на рабочем столе. После выбора подходящей фрезы подключается система подачи охлаждающей жидкости или воздуха. Обработка делится на черновой и чистовой проходы: черновой позволяет снять основной объем материала, а чистовой обеспечивает точную форму и гладкую поверхность. Во время работы оператор контролирует скорость подачи, глубину реза и интенсивность охлаждения, что позволяет предотвратить перегрев и повреждение материала.

Особое внимание уделяется равномерности подачи охлаждающей среды. При слишком сильной подаче возможны вибрации и соскальзывание фрезы, при недостаточной — локальный перегрев. После завершения работы деталь очищается от стружки и остатков охлаждающей жидкости, проверяется на точность и при необходимости проводится шлифовка или полировка.

Фрезеровка с охлаждением металла

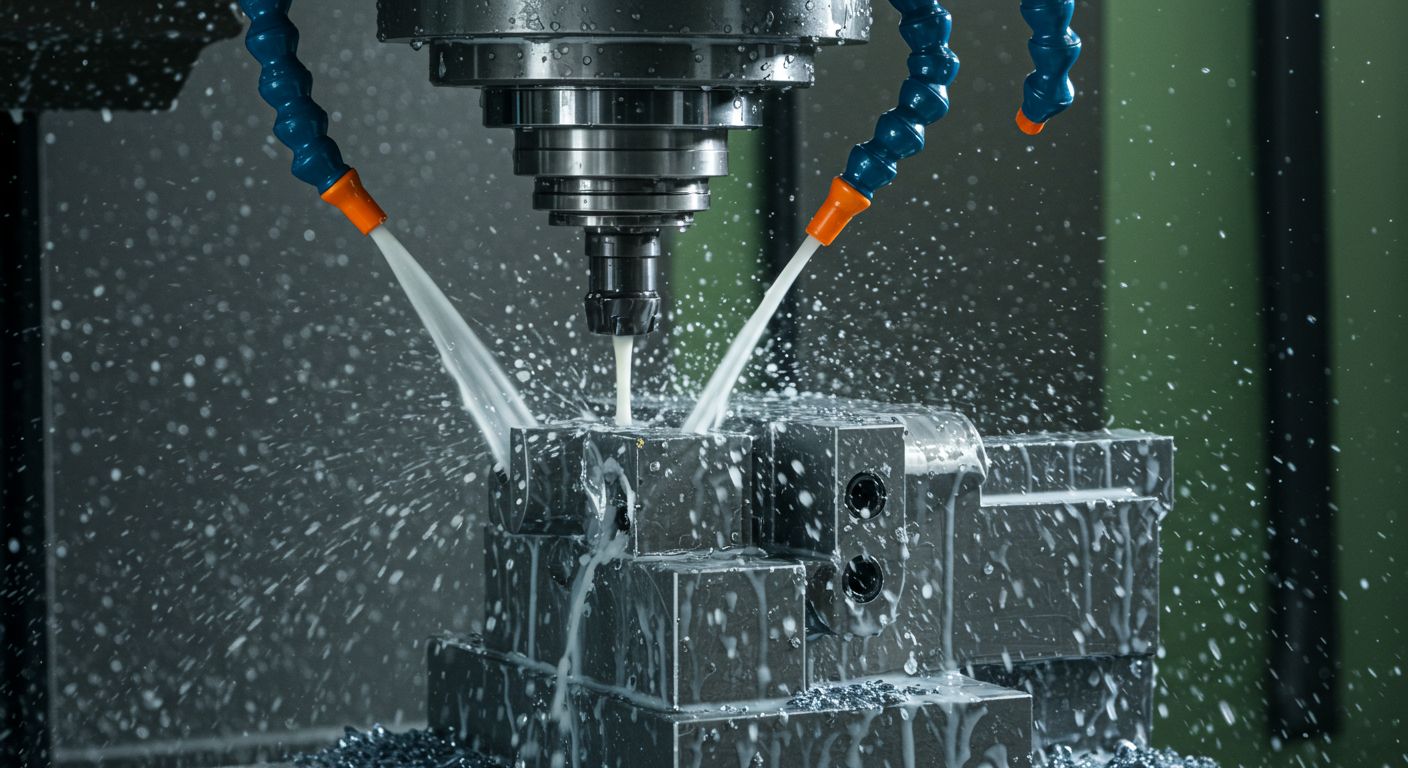

Рис. 1. Использование охлаждающей жидкости при фрезеровке металла

Преимущества метода

  • Повышение точности обработки за счет предотвращения перегрева;
  • Увеличение срока службы инструмента;
  • Более качественная поверхность без сколов и неровностей;
  • Эффективное удаление стружки и снижение нагрузки на фрезу;
  • Возможность работы с высокотвердыми материалами и композитами;
  • Снижение риска деформации и растрескивания деталей.

Часто задаваемые вопросы

Вопрос 1: Какие материалы требуют обязательного охлаждения?

Сталь, твердые сплавы, алюминиевые и медные сплавы, композиты, а также материалы с высокой теплопроводностью или чувствительные к перегреву.

Вопрос 2: Можно ли использовать только воздушное охлаждение?

Да, для мягких металлов, пластика и дерева воздушное охлаждение может быть достаточно, но для твердых металлов рекомендуется жидкое охлаждение.

Вопрос 3: Как влияет охлаждение на срок службы фрезы?

Охлаждение снижает температуру фрезы, уменьшая износ и продлевая срок службы инструмента.

Вопрос 4: Какие системы охлаждения наиболее эффективны?

Комбинированные системы, которые сочетают жидкость и обдув воздухом, обеспечивают максимальное охлаждение и удаление стружки.

Вопрос 5: Можно ли применять фрезеровку с охлаждением для декоративных деталей?

Да, метод подходит для точной и аккуратной обработки декоративных элементов, особенно при работе с твердыми или чувствительными материалами.
