Фрезеровка с ЧПУ: основы программирования

Фрезеровка с ЧПУ: основы программирования

Фрезеровка с ЧПУ открывает новые горизонты в производстве деталей любой сложности, позволяя создавать точные и повторяемые изделия с минимальными затратами времени и усилий. Однако для эффективного использования ЧПУ станка необходимо понимать основы программирования, так как именно от корректной подготовки кода зависит качество обработки, срок службы инструмента и безопасность работы. Современные системы позволяют создавать сложные траектории движения инструмента, рассчитывать скорости подачи, глубину реза и оптимизировать процесс для разных материалов, будь то металл, пластик или древесина.

Содержание

Значение программирования при фрезеровке

Программирование ЧПУ — это ключевой этап подготовки к обработке деталей, который позволяет задавать точные параметры работы станка. В процессе программирования оператор указывает последовательность операций, скорость подачи инструмента, глубину реза и тип обработки. От качества программы напрямую зависит точность готовой детали, равномерность среза и отсутствие брака. Понимание принципов программирования позволяет не только сократить время производства, но и снизить риск повреждения станка или инструмента при неправильных настройках.

Особое внимание при программировании уделяется оптимизации траекторий движения инструмента. Неправильная последовательность операций может привести к увеличению износа фрезы, перегреву заготовки и потере точности. Правильная настройка параметров подачи и вращения шпинделя позволяет достигать высокой скорости обработки без ущерба качеству поверхности. Кроме того, грамотное программирование снижает количество отходов материала и повышает общую производительность производства.

Основы программирования ЧПУ станков

Для работы с ЧПУ станком используется специальное программное обеспечение, которое позволяет создавать управляющие программы в формате G-кодов. G-код содержит инструкции для движения инструмента по координатам X, Y и Z, а также команды изменения скорости подачи, вращения шпинделя и подачи охлаждающей жидкости. Начинающим операторам важно понимать базовые команды, такие как:

  • G00 — быстрое перемещение без резки;
  • G01 — линейная резка с заданной скоростью подачи;
  • G02/G03 — круговые интерполяции по часовой и против часовой стрелки;
  • M-коды — команды управления вспомогательными функциями станка (включение шпинделя, подача СОЖ, остановка).

Программирование начинается с подготовки модели детали в CAD-системе, после чего создается маршрут инструмента в CAM-программе. Здесь можно задать глубину прохода, тип фрезы, количество слоев реза и стратегию обработки. После генерации программы оператор проверяет её в симуляторе, чтобы убедиться в отсутствии коллизий и ошибочных движений, что особенно важно для сложных деталей и дорогих материалов.

Выбор инструментов и траекторий

При фрезеровке с ЧПУ важную роль играет правильный подбор инструмента и траектории движения. Для различных материалов применяются разные виды фрез: спиральные, торцевые, концевые и профильные. Тип инструмента определяется сложностью формы, требуемой точностью и физико-механическими свойствами материала. Оптимальная траектория движения минимизирует количество проходов, снижает нагрев инструмента и предотвращает образование задиров.

Кроме того, при программировании учитываются такие параметры, как радиус закругления, угол наклона фрезы, направление резания и очередность обработки элементов. Для сложных геометрических форм рекомендуется использование стратегий с подрезкой и плавным движением, что уменьшает вибрации и повышает чистоту поверхности. При правильной настройке программа обеспечивает равномерное распределение нагрузки на инструмент, продлевая его ресурс и обеспечивая стабильное качество обработки.

Фрезеровка с ЧПУ

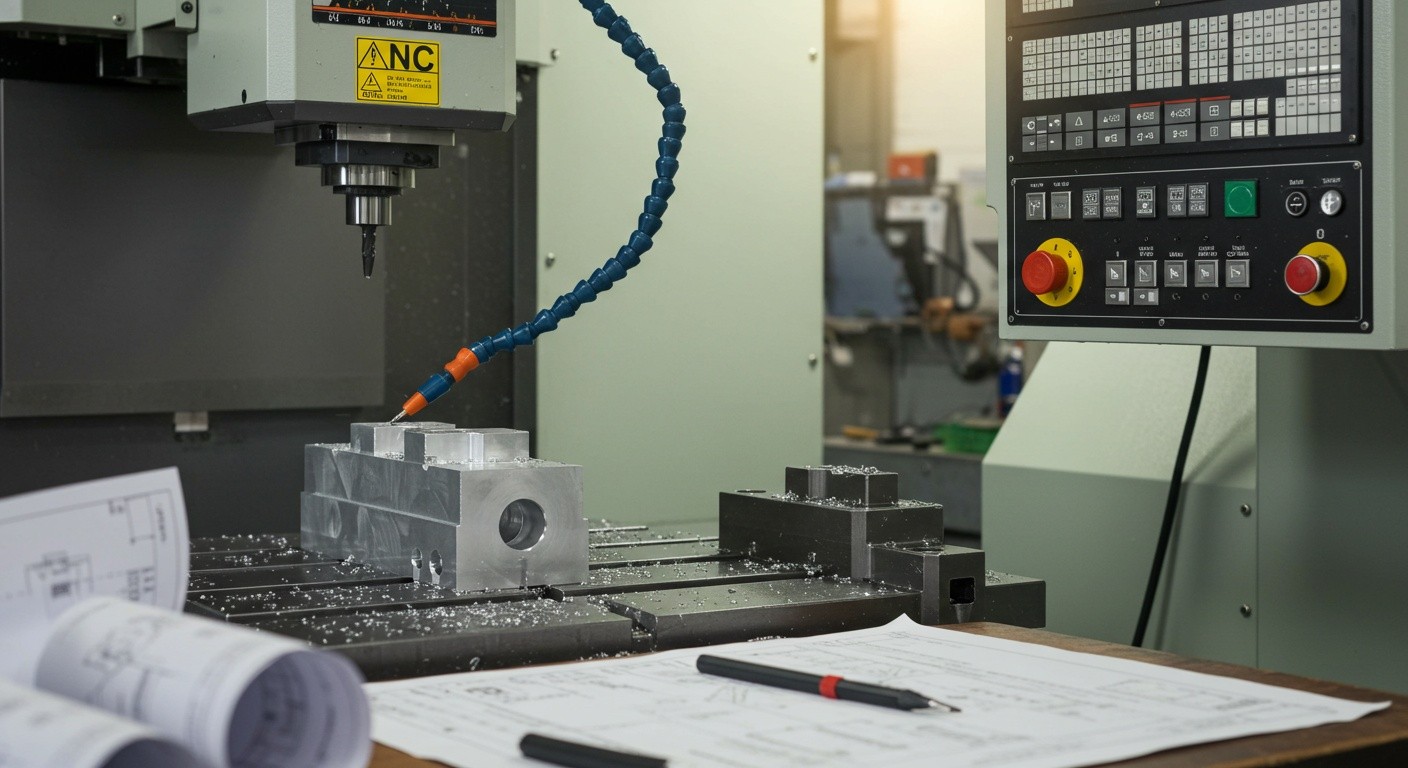

Рис. 1. Программирование ЧПУ станка для фрезеровки сложной детали

Особенности работы с разными материалами

Фрезеровка различных материалов требует индивидуального подхода при программировании. Для мягких пород древесины достаточно средних скоростей подачи и минимальных глубин реза, чтобы избежать смятия и заусенцев. Для твердых пород древесины или композитов необходимо учитывать плотность материала и повышать скорость вращения шпинделя, снижая нагрузку на инструмент.

Металлы и твердые пластики требуют более точного расчета скорости подачи, глубины прохода и охлаждения. Для алюминия и меди важно поддерживать постоянное охлаждение, чтобы предотвратить прилипание стружки и перегрев фрезы. Для стали и твердых сплавов применяются специализированные стратегии с несколькими проходами и контролем температуры, что позволяет сохранить точность и качество поверхности.

Часто задаваемые вопросы

Вопрос 1: Нужно ли знать G-коды для работы на ЧПУ?

Базовые знания G-кодов необходимы, чтобы корректно создавать программы и понимать работу станка.

Вопрос 2: Можно ли программировать ЧПУ без CAD/CAM?

Да, но это значительно усложняет создание сложных деталей и увеличивает риск ошибок.

Вопрос 3: Какие материалы сложнее всего программировать?

Металлы и твердые композиты требуют точного расчета параметров реза, охлаждения и траектории.

Вопрос 4: Как избежать коллизий при фрезеровке?

Необходимо использовать симуляцию программы и проверку на коллизии перед запуском станка.

Вопрос 5: Сколько проходов оптимально для твердых материалов?

Количество проходов зависит от глубины реза и типа инструмента, обычно используется постепенное уменьшение слоя для равномерной нагрузки.
