Фрезеровка пазов под шканты

Фрезеровка пазов под шканты

Фрезеровка пазов под шканты — один из ключевых этапов при сборке мебели и деревянных конструкций, который напрямую влияет на прочность соединений и долговечность изделий. Правильное выполнение этих пазов обеспечивает плотное соединение деталей, что важно как для массивной мебели, так и для легких декоративных конструкций. Ошибки в глубине, ширине или расположении паза могут привести к расшатыванию конструкции, появлению зазоров и ухудшению внешнего вида изделия. Именно поэтому профессионалы уделяют особое внимание подготовке, выбору инструментов и настройке станка ЧПУ для точного выполнения пазов под шканты.

Содержание

Что такое пазы под шканты и зачем они нужны

Пазы под шканты — это прямоугольные или круглые углубления в древесине или плитных материалах, предназначенные для вставки шкантов, которые служат дополнительным соединительным элементом. Они позволяют соединять детали без использования видимых крепежных элементов, таких как винты или саморезы, обеспечивая эстетичный внешний вид и прочное сцепление. Главная особенность таких пазов — точность геометрии: диаметр и глубина должны соответствовать размеру шканта, иначе соединение получится слишком свободным или слишком плотным, что приведет к повреждению материала.

В производстве мебели пазы под шканты применяются для соединения боковин с горизонтальными элементами, крепления фасадов и сборки рам. Для декоративных элементов и мебели с высокой нагрузкой точность пазов особенно важна, так как малейшее смещение приводит к кривизне и плохому стыку деталей. Современные технологии ЧПУ позволяют создавать пазы с микронной точностью, что делает процесс максимально надежным и повторяемым для серийного производства.

Инструменты и материалы для работы

Для фрезеровки пазов под шканты необходимо правильно подобрать инструмент и материалы. Наиболее популярные материалы:

  • Массив дерева — для качественной и долговечной мебели;
  • ДСП и МДФ — для серийного производства и экономичных решений;
  • Фанера — для декоративных элементов и прототипов;
  • Ламинированные панели — для современного интерьера.

Необходимые инструменты:

  • Цилиндрические и торцевые фрезы для паза под шкант;
  • Держатели фрез с минимальным биением для точной работы;
  • ЧПУ-станок с возможностью точной регулировки глубины;
  • Системы охлаждения и удаления стружки для работы с ДСП и фанерой;
  • Программы для ЧПУ с шаблонами под стандартные размеры шкантов.

Этапы фрезеровки пазов под шканты

Процесс начинается с проектирования точной цифровой модели деталей, где задаются размеры, глубина и расположение пазов. Далее заготовка надежно фиксируется на столе станка — это может быть вакуумный стол или струбцины, чтобы исключить смещение. Первый проход выполняется с малой глубиной, чтобы проверить точность расположения пазов. Затем выполняется чистовой проход, формирующий окончательный размер и ровные края. Важно контролировать скорость подачи, глубину реза и вращение шпинделя, чтобы избежать сколов и перегрева материала.

Для серийного производства рекомендуют предварительно делать пробный паз на обрезке материала, чтобы проверить настройки и качество фрезы. После фрезеровки пазы шлифуются или очищаются от стружки, чтобы шкант легко входил в паз без усилий, но при этом соединение оставалось плотным. Правильная фрезеровка обеспечивает долгую эксплуатацию мебели и минимизирует риск расшатывания соединений.

Фрезеровка пазов под шканты

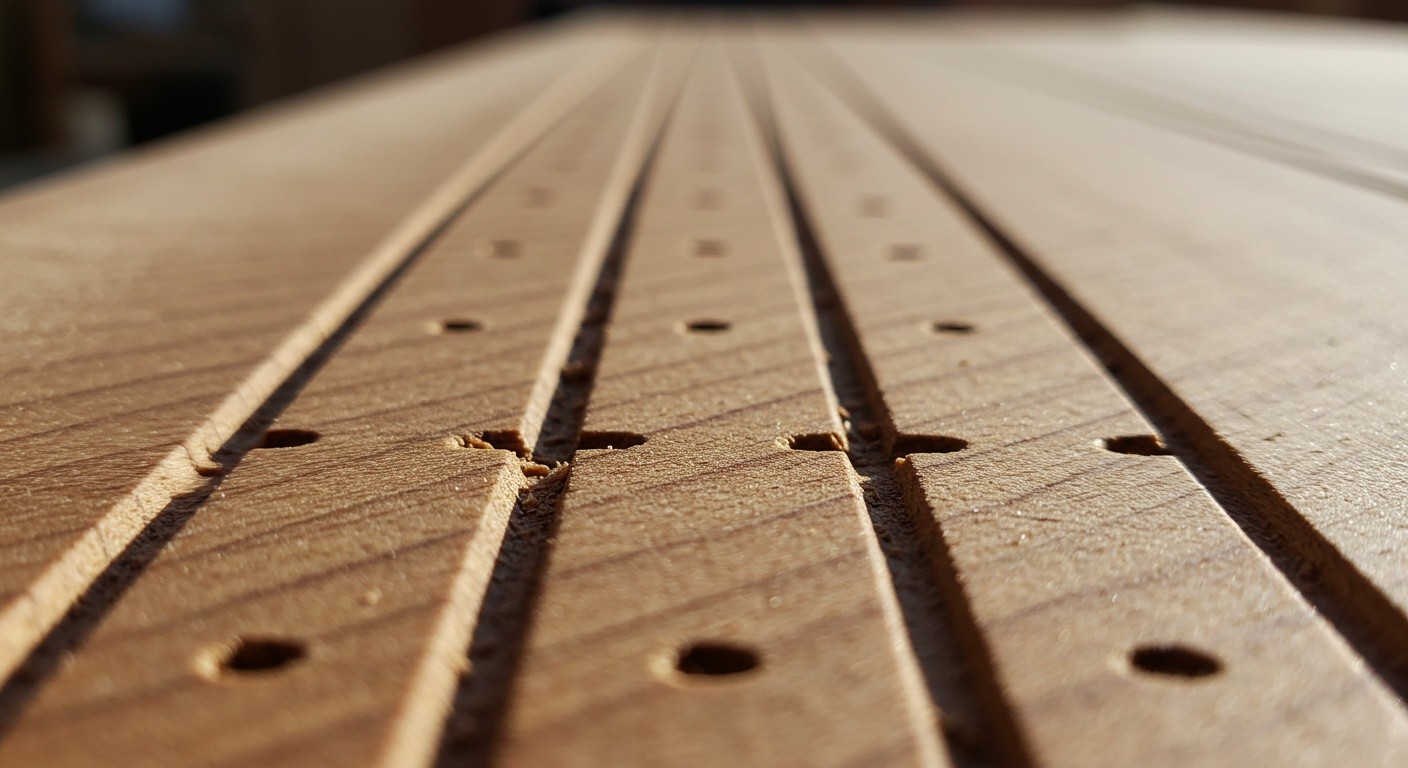

Рис. 1. Фрезеровка пазов под шканты на ЧПУ-станке

Советы по точности и безопасности

  • Начинайте с пробного прохода на отдельной заготовке;
  • Используйте острые фрезы и своевременно заменяйте изношенные;
  • Контролируйте глубину и ширину паза строго по размерам шканта;
  • Фиксируйте заготовку надежно, чтобы исключить смещение;
  • Соблюдайте оптимальную скорость подачи и вращения шпинделя;
  • Применяйте защитные очки, перчатки и средства удаления стружки.

Часто задаваемые вопросы

Вопрос 1: Как правильно выбрать глубину паза под шкант?

Глубина паза должна быть примерно половиной длины шканта, чтобы соединение было плотным и прочным.

Вопрос 2: Можно ли фрезеровать пазы под шканты вручную?

Можно, но точность значительно ниже. Для серийного производства и плотного соединения рекомендуется использовать ЧПУ-станок.

Вопрос 3: Какие материалы лучше всего подходят для пазов под шканты?

Дерево твердых пород, ДСП и МДФ подходят для большинства видов мебели. Ламинированные панели требуют аккуратности, чтобы не отклеился слой.

Вопрос 4: Как избежать сколов на краях паза?

Используйте острые фрезы, снижайте скорость подачи и делайте предварительный проход с малой глубиной.

Вопрос 5: Нужно ли шлифовать пазы после фрезеровки?

Да, легкая шлифовка обеспечивает плотное и ровное входное соединение шканта без повреждения деталей.
