Фрезеровка пазов и канавок — одна из наиболее востребованных операций в деревообработке, металлообработке и производстве пластиковых изделий. Правильное формирование пазов и канавок обеспечивает точное соединение деталей, улучшает прочность конструкций и повышает эстетичность изделия. Ошибки при обработке могут привести к неровным кромкам, сколам и несоответствию размеров, что делает задачу особенно актуальной для мастеров и промышленных предприятий. Сегодня использование ЧПУ станков и специализированных фрез позволяет добиться высокой точности, независимо от материала.

Содержание

Особенности фрезеровки пазов и канавок

Фрезеровка пазов и канавок требует точного соблюдения размеров, глубины и формы реза. В деревообработке пазы применяются для сборки мебели, дверей, оконных рам, в металлообработке — для создания направляющих, шпоночных соединений и пазов под крепежные элементы. Основная сложность заключается в равномерном снятии материала, чтобы не образовались сколы и неравномерные края. При работе с твердыми материалами, такими как дуб или алюминий, особенно важно контролировать скорость подачи и количество проходов, чтобы избежать перегрева и деформации заготовки.

Современные ЧПУ станки позволяют точно задавать глубину и ширину канавки, выбирая подходящую траекторию инструмента. При этом используются многопроходные стратегии: сначала выполняется черновой рез, удаляющий основной слой материала, затем чистовой проход для создания ровной и гладкой поверхности. Также важно учитывать направление движения фрезы и характер материала, поскольку древесина может расслаиваться вдоль волокон, а пластик плавиться при перегреве.

Выбор фрез для различных материалов

Подбор инструмента — ключевой фактор успешной фрезеровки пазов и канавок. Фрезы отличаются по форме, числу зубьев, материалу и покрытию:

  • Прямые концевые фрезы — для стандартных прямоугольных пазов;
  • Фасонные фрезы — для декоративных и фигурных канавок;
  • Шпоночные фрезы — для точного формирования пазов под крепеж;
  • Однозубые и двухзубые фрезы — для твердых пластиков и мягких металлов, снижают нагрев;
  • Твердосплавные фрезы — для долговечной обработки твердых материалов.

Количество зубьев и диаметр фрезы выбираются в зависимости от материала и размера паза. Для дерева подходят фрезы с большим количеством зубьев для чистовой обработки и меньше — для черновой. Для металлов и пластика критично использовать твердосплавные фрезы и системы охлаждения для поддержания стабильной температуры.

Фрезеровка пазов и канавок на станке

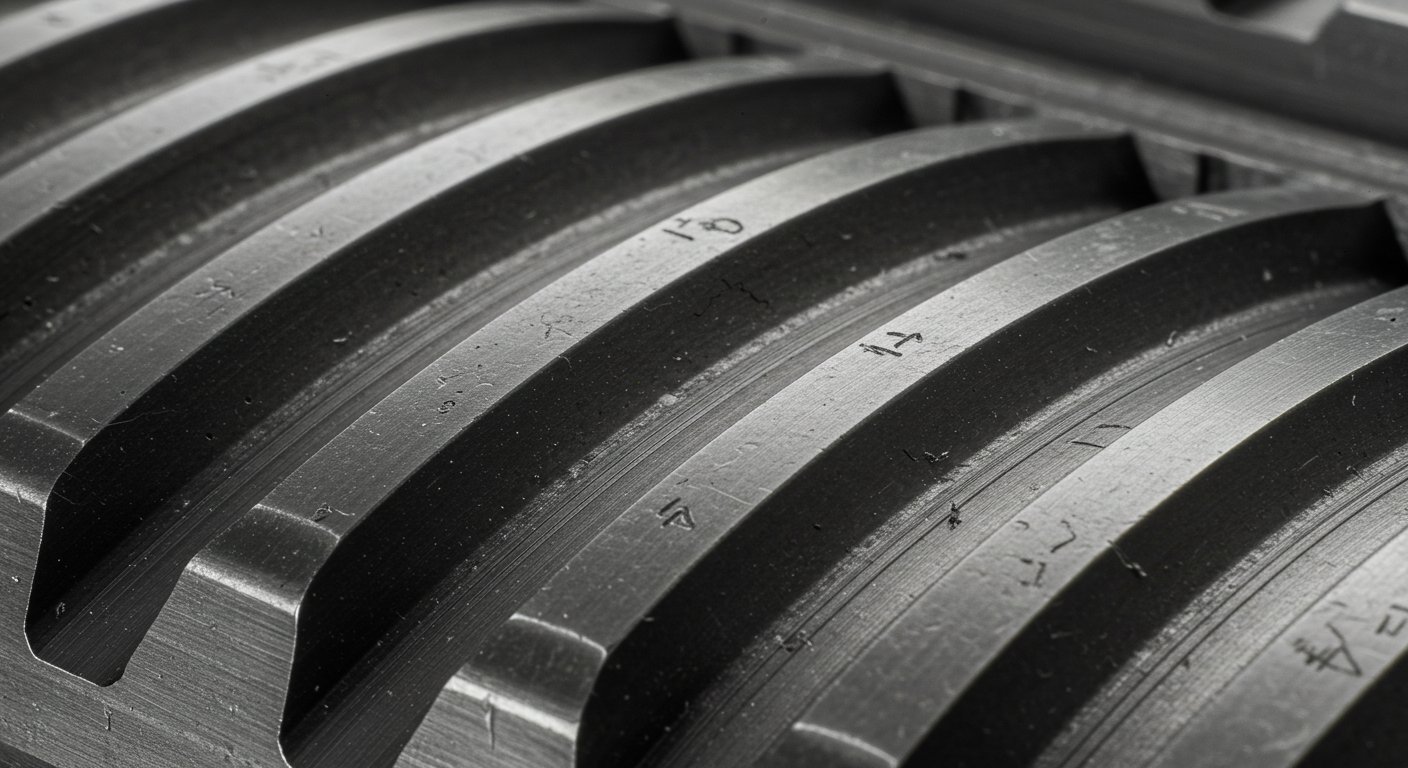

Рис. 1. Пример фрезеровки пазов и канавок на станке

Техники и режимы обработки

Для качественной фрезеровки пазов и канавок важно подобрать правильную скорость подачи, обороты шпинделя и глубину реза. Черновой проход выполняется с умеренной скоростью подачи и небольшим углублением, чтобы равномерно снять материал. Чистовой проход предполагает уменьшение подачи и точное повторение траектории инструмента для получения ровной поверхности и точных размеров. Направление движения фрезы и способ подачи материала также критичны: при дереве движение вдоль волокон предотвращает расслоение, а для металла движение против реза минимизирует заусенцы.

При работе на ЧПУ станках используются точные траектории и многопроходные методы, которые обеспечивают повторяемость и минимизируют нагрузку на инструмент. Для сложных форм и фигурных канавок применяется комбинированная стратегия: сначала формируется общий контур, затем выполняется детализация мелких элементов.

Советы для качественной фрезеровки

Чтобы пазы и канавки получались ровными и точными, следует соблюдать несколько правил: надежно фиксируйте заготовку, используйте подходящий инструмент, контролируйте скорость подачи и глубину реза. Работайте поэтапно: сначала черновая обработка, затем чистовая. Использование систем охлаждения и пылеудаления предотвращает перегрев и накопление стружки, что важно для долговечности инструмента и качества поверхности.

Новичкам рекомендуется начинать с простых прямоугольных пазов и постепенно переходить к сложным фигурным элементам. Такой подход позволяет освоить оптимальные режимы работы и минимизировать вероятность брака, особенно при работе с твердыми материалами.

Часто задаваемые вопросы

Вопрос 1: Какие материалы чаще всего обрабатываются при фрезеровке пазов?

Древесина, алюминий, пластики, композиты и мягкие металлы — выбор зависит от назначения изделия и требуемой точности.

Вопрос 2: Какие фрезы подходят для фигурных канавок?

Фасонные фрезы и шаровидные фрезы позволяют создавать декоративные и объемные канавки.

Вопрос 3: Как избежать сколов при фрезеровке дерева?

Используйте фрезы с большим количеством зубьев для чистовой обработки, контролируйте направление движения вдоль волокон и делайте многопроходную обработку.

Вопрос 4: Нужно ли применять охлаждение при обработке металлов?

Да, охлаждение предотвращает перегрев, плавление и преждевременный износ фрезы.

Вопрос 5: Можно ли фрезеровать пазы вручную?

Да, для небольших и простых деталей возможно ручное фрезерование, но для сложных и точных элементов рекомендуется использовать ЧПУ станки.
