Фрезеровка металла на ЧПУ станке

Фрезеровка металла на ЧПУ станке

Фрезеровка металла на ЧПУ станке сегодня является одной из ключевых технологий в современной обработке материалов. Она сочетает в себе высокую точность, стабильное качество и возможность создания деталей любой сложности. Для производственных предприятий эта технология открывает новые горизонты: от массового выпуска стандартных деталей до штучного изготовления уникальных изделий. Однако для достижения безупречного результата требуется учитывать особенности металлов, правильно подбирать инструмент и грамотно настраивать режимы резания. В противном случае даже современный станок не обеспечит идеального качества.

Содержание

Особенности обработки металлов

Фрезеровка металла отличается от обработки древесины или композитов повышенными требованиями к инструменту и настройке станка. Металл обладает высокой прочностью, теплопроводностью и сопротивлением резанию. При работе инструмент подвергается сильным нагрузкам, которые приводят к его быстрому износу. Поэтому для успешной обработки необходимо учитывать такие факторы, как марка металла, его твердость и вязкость. Например, алюминий требует высоких скоростей резания и легкой подачи, а нержавеющая сталь — меньшей скорости, но повышенной жесткости конструкции станка и применения охлаждающих жидкостей.

ЧПУ станки позволяют автоматизировать процесс и достичь стабильной повторяемости операций. Благодаря программному управлению можно задать сложные траектории движения инструмента, создавать трехмерные поверхности и работать с высокой точностью вплоть до сотых миллиметра. Это особенно важно в авиастроении, машиностроении, медицине и электронике, где каждая деталь должна соответствовать строгим стандартам качества. Но вместе с преимуществами приходят и сложности: ошибки в выборе режимов или несоответствие инструмента металлу приводят к браку и дорогостоящим поломкам.

Выбор инструмента и оснастки

Одним из главных факторов успешной фрезеровки является правильный выбор инструмента. Для работы по металлу применяются твердосплавные фрезы, отличающиеся высокой износостойкостью. В некоторых случаях используются инструменты с покрытием (например, нитрид титана или алмазоподобные покрытия), которые снижают трение и увеличивают срок службы. Также важно учитывать количество зубьев и геометрию фрезы: при работе с мягкими металлами применяются фрезы с меньшим числом зубьев, а для твердых — с большим количеством режущих кромок.

  • Концевые фрезы — для пазов, карманов и прорезей;
  • Фасонные фрезы — для сложных профилей;
  • Дисковые — для глубоких и длинных резов;
  • Шаровидные — для 3D-обработки и плавных переходов.

Дополнительная оснастка, такая как тиски, магнитные плиты и вакуумные столы, обеспечивает надежную фиксацию заготовки. Важно помнить, что любое смещение детали в процессе работы приведет к потере точности и браку. Поэтому выбор правильного инструмента и оснастки является основой успешной фрезеровки.

Фрезеровка металла на ЧПУ

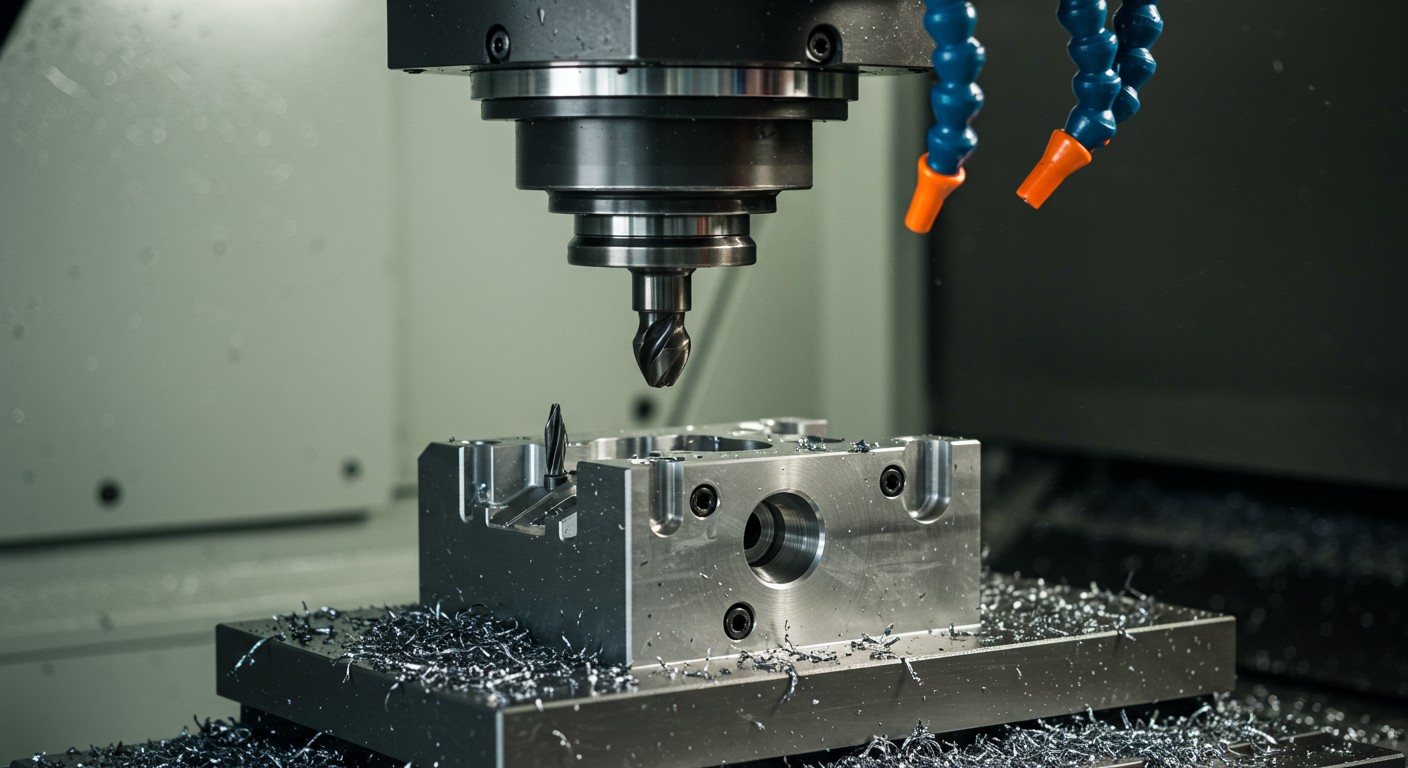

Рис. 1. Пример фрезеровки металлической детали на современном ЧПУ станке

Режимы резания и их влияние

Выбор режимов резания напрямую влияет на качество обработки и срок службы инструмента. Основные параметры включают скорость вращения шпинделя, глубину и ширину реза, а также подачу. Если скорость слишком велика, инструмент перегревается и теряет остроту. При низкой скорости возрастает нагрузка на кромку, что вызывает сколы. Оптимальные режимы зависят от материала: для алюминия рекомендуется высокая скорость и небольшая подача, для стали — умеренная скорость и средняя глубина реза, для титана — низкая скорость, но повышенное охлаждение.

Огромное значение имеет система СОЖ (система охлаждения и смазки). Она снижает температуру реза, удаляет стружку и уменьшает износ инструмента. Пренебрежение охлаждением часто становится причиной брака, особенно при обработке жаропрочных сплавов. При правильном подборе режимов можно не только добиться высокой точности, но и увеличить производительность, что особенно важно при серийном производстве.

Практические советы по работе

Чтобы работа на ЧПУ станке приносила стабильные результаты, важно соблюдать несколько рекомендаций. Прежде всего, используйте качественный инструмент с подходящим покрытием. Перед запуском убедитесь, что заготовка надежно закреплена, а станок настроен на правильные режимы. Всегда применяйте СОЖ при работе с твердыми металлами. Если предстоит обработка сложной детали, используйте поэтапную стратегию: сначала выполняйте черновую обработку с большими подачами, затем чистовую с минимальными снятиями материала.

Для новичков полезно начинать с более мягких металлов, таких как алюминий, постепенно переходя к стали и титану. Также рекомендуется регулярно контролировать состояние инструмента и менять его при первых признаках износа. Эти простые правила помогут избежать большинства проблем и обеспечат высокое качество обработки даже при сложных операциях.

Часто задаваемые вопросы

Вопрос 1: Какие металлы чаще всего обрабатывают на ЧПУ станке?

Чаще всего фрезеровке подвергаются алюминий, сталь, нержавеющая сталь, латунь, медь и титан.

Вопрос 2: Нужно ли всегда использовать СОЖ?

Да, особенно при обработке твердых и вязких металлов. СОЖ снижает перегрев, удаляет стружку и увеличивает срок службы инструмента.

Вопрос 3: Можно ли фрезеровать металл без твердосплавных фрез?

Теоретически возможно, но быстрорежущие фрезы быстро тупятся. Для стабильной работы лучше использовать твердосплавные инструменты.

Вопрос 4: Как избежать вибраций при фрезеровке?

Используйте жесткое крепление заготовки, правильно подбирайте режимы резания и применяйте фрезы с оптимальной длиной режущей части.

Вопрос 5: Насколько точна фрезеровка металла на ЧПУ?

Современные станки обеспечивают точность до 0,01 мм, что полностью удовлетворяет потребности в машиностроении и других высокоточных отраслях.
