Фрезеровка изделий из композитных материалов

Фрезеровка изделий из композитных материалов

Фрезеровка изделий из композитных материалов — это высокотехнологичный процесс, который позволяет создавать сложные конструкции с высокой точностью и минимальными допусками. Композиты отличаются уникальными свойствами: высокой прочностью при малом весе, устойчивостью к коррозии и химическим воздействиям, а также возможностью формирования сложных геометрических форм. Именно поэтому фрезеровка композитных изделий востребована в авиационной и автомобильной промышленности, судостроении, энергетике, а также в производстве спортивного и инженерного оборудования. Основная цель обработки — сохранить структурные свойства материала, обеспечить точные размеры и гладкую поверхность без сколов и микротрещин.

Содержание

Особенности фрезеровки композитных материалов

Фрезеровка композитных материалов требует особого подхода из-за их многокомпонентной структуры. Материалы могут состоять из полимерной матрицы и армирующих волокон, что делает их хрупкими при неправильной обработке. Неправильный выбор инструмента или режимов реза может привести к расслоению, сколам и микротрещинам. Важным аспектом является подбор оптимальной скорости вращения фрезы, глубины реза и подачи заготовки, а также использование систем охлаждения или вакуумной фиксации для предотвращения вибраций и перегрева.

Еще одна особенность работы с композитами — необходимость точного контроля качества на каждом этапе обработки. Важно учитывать направление волокон, плотность материала и его толщину. ЧПУ-фрезеровка позволяет воспроизводить сложные трехмерные контуры с минимальными допусками, что критически важно для изделий аэрокосмического и автомобильного назначения. Использование цифровых моделей и программных комплексов позволяет заранее оптимизировать траекторию реза, минимизируя риск повреждений и повышая производительность.

Преимущества профессиональной обработки

Фрезеровка композитных материалов на профессиональном уровне обеспечивает ряд преимуществ:

  • Высокая точность размеров и геометрии деталей;
  • Сохранение прочностных и структурных свойств материала;
  • Возможность обработки сложных контуров и внутренних каналов;
  • Минимизация брака и повреждений заготовки;
  • Сокращение времени изготовления по сравнению с ручной обработкой;
  • Гибкость производства: единичные изделия и серийные партии;
  • Интеграция с CAD/CAM системами для точного воспроизведения проекта.

Такие преимущества делают фрезеровку композитов востребованной в высокотехнологичных отраслях, где точность и надежность изделий критически важны. Кроме того, использование ЧПУ обеспечивает повторяемость операций и стабильное качество, независимо от сложности деталей и количества произведенной продукции.

Фрезеровка изделий из композитных материалов

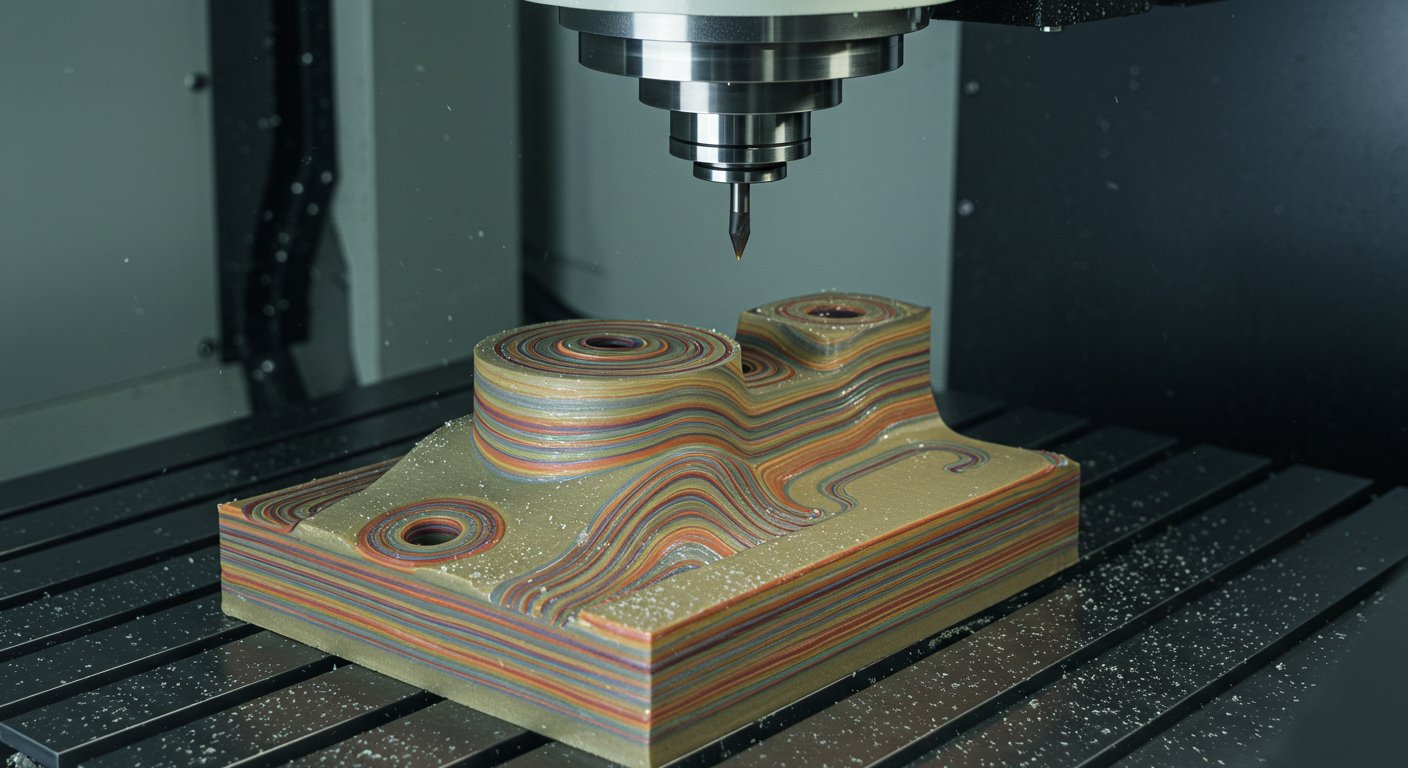

Пример фрезеровки сложного композитного изделия

Инструменты и материалы для обработки

Для качественной фрезеровки композитных материалов используются специализированные инструменты и оборудование:

  • Алмазные и твердосплавные фрезы: обеспечивают аккуратный рез и долгий срок службы;
  • Станки с ЧПУ: гарантируют высокую точность и повторяемость;
  • Фиксаторы и вакуумные столы: надежно удерживают заготовку и предотвращают смещение;
  • Системы охлаждения: предотвращают перегрев и образование трещин;
  • CAD/CAM программы: создают оптимальные траектории реза для сложных изделий.

Материалы для фрезеровки включают углепластики, стеклопластики, арматурные композиты и многослойные панели. Выбор инструмента и режимов обработки зависит от типа композита, толщины материала и требуемой точности изделия.

Этапы создания изделий из композитов

Процесс фрезеровки начинается с подготовки цифровой модели детали в CAD-системе. На основании модели создаются оптимальные траектории реза, подбираются параметры фрезы и скорость обработки. Заготовка закрепляется на рабочем столе с использованием вакуумной фиксации или специальных зажимов для предотвращения вибраций. Для сложных изделий применяется многопроходная обработка, чтобы равномерно снимать материал и избежать расслоения.

После завершения фрезеровки изделия проверяются на точность размеров, целостность волокон и качество поверхности. При необходимости выполняются шлифовка, полировка или дополнительная обработка кромок. Такой подход обеспечивает долговечность и надежность композитных изделий, позволяя использовать их в конструкциях с повышенными требованиями к прочности и точности.

Часто задаваемые вопросы (FAQ)

  • Вопрос: Какие композитные материалы можно обрабатывать?
    Ответ: Углепластики, стеклопластики, многослойные и армированные композиты.
  • Вопрос: Можно ли создавать сложные трехмерные формы?
    Ответ: Да, ЧПУ позволяет обрабатывать сложные контуры и внутренние элементы с высокой точностью.
  • Вопрос: Требуется ли охлаждение при обработке композитов?
    Ответ: Да, охлаждение предотвращает перегрев и образование трещин.
  • Вопрос: Подходит ли метод для серийного производства?
    Ответ: Да, ЧПУ обеспечивает стабильное качество и повторяемость при массовом выпуске.
  • Вопрос: Можно ли изготавливать индивидуальные изделия по проекту заказчика?
    Ответ: Да, технология позволяет производить как единичные изделия, так и серийные партии по CAD-моделям.
