Фрезеровка изделий из композитных материалов

Фрезеровка изделий из композитных материалов

Фрезеровка изделий из композитных материалов стала неотъемлемой частью современных производственных процессов в авиационной, автомобильной и строительной промышленности. Композиты обладают уникальными свойствами: высокой прочностью при малом весе, устойчивостью к коррозии и температурным перепадам, а также возможностью создавать сложные формы. Однако их обработка требует особого подхода, так как традиционные методы могут привести к расслоению, сколам или деформации материала. Использование современных станков с ЧПУ и специализированных фрез позволяет точно и аккуратно обрабатывать композитные заготовки, сохраняя их прочностные характеристики и эстетику.

Содержание

Значение фрезеровки композитных материалов

Фрезеровка композитов позволяет создавать детали сложной геометрии, которые невозможно получить стандартной резкой или прессованием. В авиации это компоненты фюзеляжа и крыльев, в автомобильной промышленности — элементы кузова и подвески, в строительстве — декоративные и функциональные панели. Применение точной фрезеровки обеспечивает идеальные размеры, гладкую поверхность и отсутствие микротрещин, что повышает долговечность изделий и снижает риск отказа деталей при эксплуатации.

Особенно важно при фрезеровке композитов учитывать направление волокон. Неправильный выбор угла обработки может привести к расслаиванию и снижению прочности изделия. Современные ЧПУ станки позволяют задавать оптимальные траектории инструмента, подбирать подходящие скорости вращения и подачи, что обеспечивает высокое качество поверхности и точность размеров. Благодаря этому обработанные изделия готовы к последующей сборке или покраске без дополнительных операций.

Типы композитных материалов

В производстве используют разнообразные композиты:

  • Углепластики (карбоновые) – высокая прочность при минимальном весе;
  • Стеклопластики – устойчивость к коррозии и химическим воздействиям;
  • Базальтовые композиты – термостойкость и высокая износостойкость;
  • Армированные пластиковые композиты – сочетание легкости и прочности;
  • Многослойные материалы – для декоративных и функциональных панелей.

Каждый материал требует индивидуального подхода к выбору инструмента и режимов фрезеровки. Например, карбоновые композиты обрабатываются алмазными или твердосплавными фрезами, чтобы избежать сколов и расслоения, а стеклопластики требуют умеренной скорости подачи для минимизации нагрева и образования трещин.

Технологический процесс обработки

Фрезеровка композитов начинается с подготовки цифровой модели изделия в CAD-программе. Создается управляющая программа для ЧПУ станка, учитывающая направление волокон, глубину реза и скорость подачи. Обычно выполняются два прохода: черновой для снятия основного объема и чистовой для идеальной поверхности. При обработке тонких и многослойных заготовок применяются вакуумные столы или специальные фиксаторы, чтобы исключить смещения и вибрации.

Для повышения точности и уменьшения нагрева применяются системы охлаждения и пылеулавливания. Некоторые современные станки оснащены датчиками контроля силы резания, что позволяет корректировать параметры в реальном времени и исключить повреждение композита. Такой подход обеспечивает стабильное качество, точность размеров и долговечность изделий, минимизируя риск брака и последующей доработки.

Фрезеровка изделий из композитных материалов

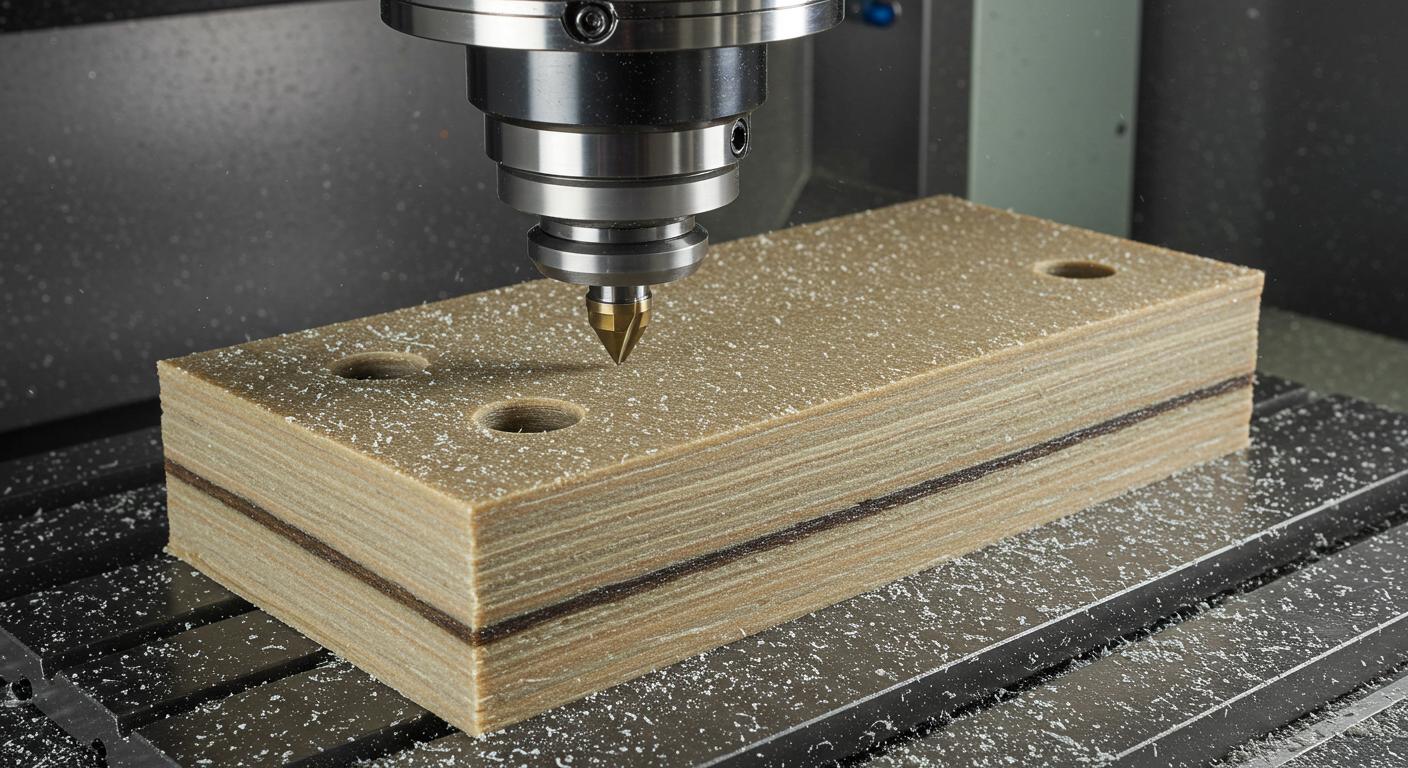

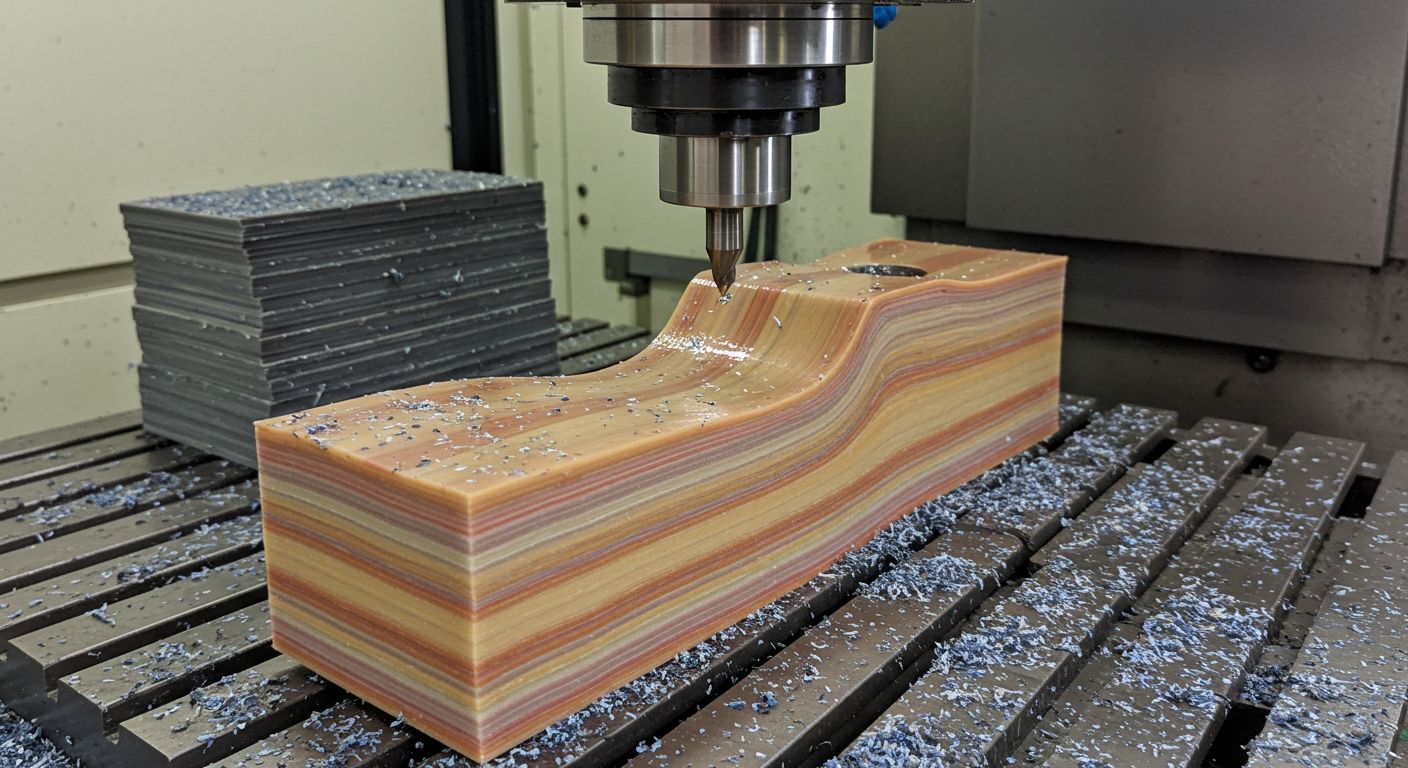

Рис. 1. Фрезеровка композитных заготовок на ЧПУ

Советы по качественной обработке

  • Использовать специализированные твердосплавные или алмазные фрезы;
  • Подбирать оптимальную скорость подачи и вращения шпинделя;
  • Фиксировать заготовку с учетом направления волокон и толщины;
  • Применять системы охлаждения и пылеулавливания для стабильной обработки;
  • Проверять инструмент на износ и своевременно заменять для постоянного качества.

Часто задаваемые вопросы

Вопрос 1: Какие композиты обрабатываются легче всего?

Стеклопластики и армированные пластиковые композиты обрабатываются легче, чем углепластики, но выбор инструмента и режимов зависит от толщины и структуры материала.

Вопрос 2: Можно ли фрезеровать многослойные панели без расслоения?

Да, при правильной фиксации заготовки, использовании соответствующих фрез и оптимальных режимов подачи.

Вопрос 3: Какой инструмент лучше для карбоновых композитов?

Алмазные и твердосплавные фрезы обеспечивают чистую резку без сколов и минимальное расслоение волокон.

Вопрос 4: Можно ли автоматизировать фрезеровку композитов?

Да, современные ЧПУ станки с автоматической сменой инструмента и системами контроля позволяют выполнять серийное производство с высокой точностью.

Вопрос 5: Как избежать перегрева и повреждения материала?

Применять системы охлаждения, контролировать скорость подачи и вращения, использовать вакуумные столы для фиксации заготовок.
